Potrzeba

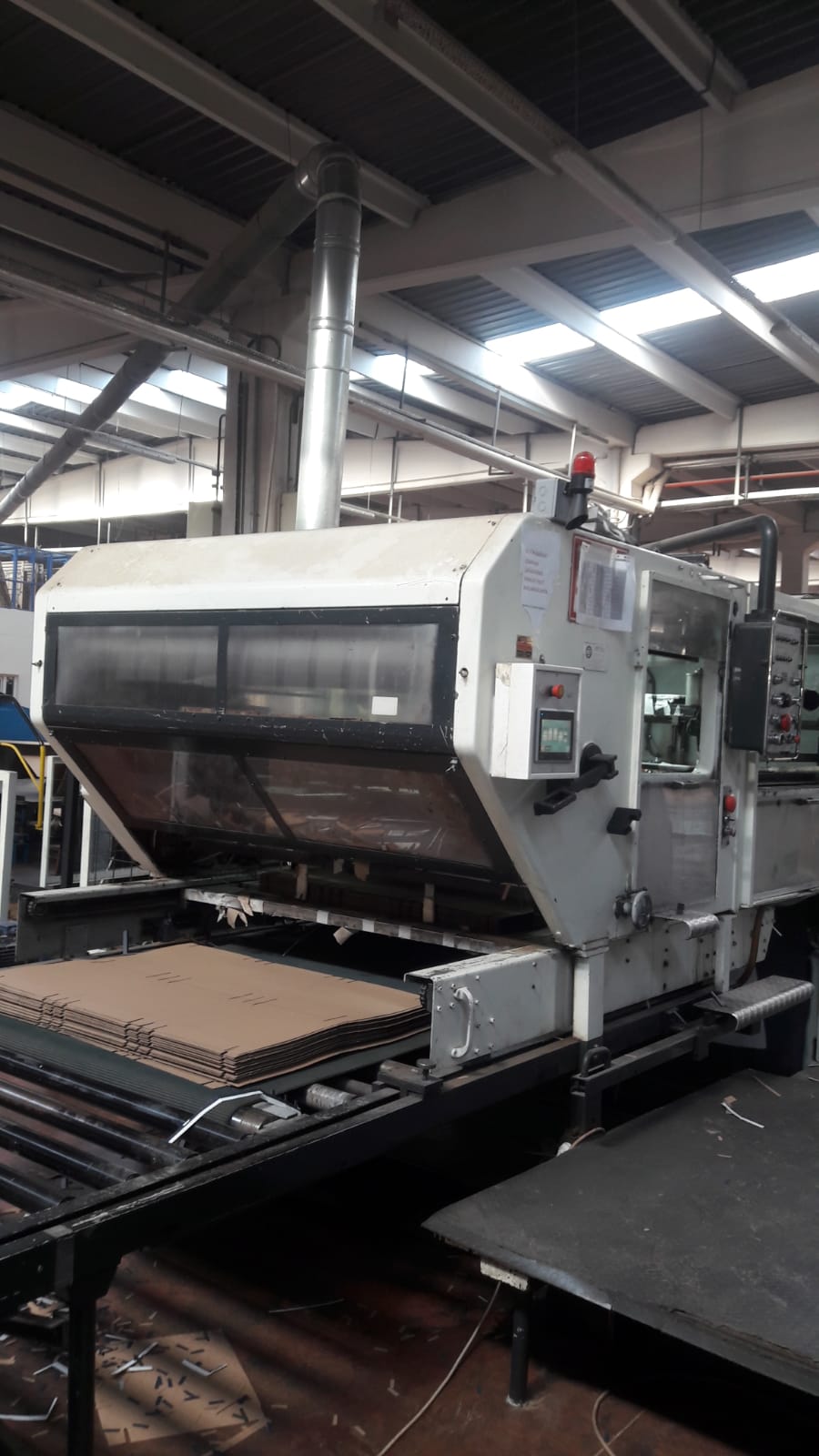

Klient zwrócił się do nas z potrzebą wymiany sterownia maszyny sztancującej BOBST wyprodukowanej w szwajcarii w 1972 roku. Maszyna była wykonana bardzo dobrze mechanicznie, można powiedzieć była „niezniszczalna” jednak archaiczne sterowanie powodowało wiele problemów takich jak:
- bardzo trudna diagnostyka (brak schematu, sterowanie za pomocą układów scalonych, brak odpowiedniego personelu serwisowego)
- wysłużone elementy elektryczne
- wysłużone czujniki fotoelektryczne
- brak urządzeń bezpieczeństwa
Istniejące sterowanie:
Rozwiązanie
Zaprojektowaliśmy nową szafę sterowniczą.
Całość wyposażyliśmy w najnowszą generację sterowników PLC Siemens S7-1500.
Krzywkowy system kontroli i sterowania zastąpiliśmy enkoderem absolutym produkcji SICK.
Wyposażyliśmy maszynę w urządzenia bezpieczeństwa – osłony, czujniki, kurtyny świetlne.
Zainstalowaliśmy laserowe światłowodowe czujniki firmy Keyence do kontroli posuwu materiału zabezpieczejące maszynę sztancującą przed ryzykiem tzw. „podwójnego arkusza”, zabezpieczenie przed tym zjawiskiem jest kluczowe przy maszynach tego typu.
Stworzyliśmy wizualizację do wyboru odpowiednich funkcji, programów produkcji oraz pełnej diagnostyki.
Szafa sterownicza po wymianie sterowania:
Wykorzystane technologie
- enkoder SICK
- sterownik PLC Siemens s7-1500
- panel operatorski Siemens
- czujniki światłowodowe Keyence
